旋片泵真空系統 PC 3 / RZ 2.5 概述：

RE 2.5單級旋片泵和RZ 2.5雙級旋片泵性能優異，結構緊湊，重量輕。對于大量需求較好極限真空和中等抽速的實驗室及工藝應用中，它們是理想的解決方案。PC 3旋片泵真空系統，在進氣口配備GKF 1000i冷阱，有助于泵處理大量的易冷凝蒸汽。該真空系統的結構緊湊，易于使用，結構合理，在出氣口有一個油霧過濾器、一個閥和一個用于連接真空規的三通。RZ 2.5也可選配的油霧過濾器FO和VS 16閥套件。

旋片泵真空系統 PC 3 / RZ 2.5 性能特性：

• 1、在接近極限真空時仍能有很高的抽氣速度
• 2、由于有效的氣鎮，使其可耐受很高的水蒸氣；開啟氣鎮仍達到很好的極限真空
• 3、關機時可保持真空密封；無需外置防倒吸閥
• 4、儲油體積大：換油間隔時間長
• 5、采用“鏡筒”式設計，易于維護

旋片泵真空系統 PC 3 / RZ 2.5 技術指標:

• 技術指標	單位	PC 3 / RZ 2.5
  級數		2
  50/60 Hz下的最大抽速	m3/h	2.3 / 2.8
  50/60 Hz下的最大抽速	cfm	1.4 / 1.6
  極限分壓（絕壓）	mbar	4 x 10-4
  極限真空（絕壓）	mbar/torr	2 x 10-3 / 1.5 x 10-3
  極限真空（絕壓），使用氣鎮	mbar/torr	1 x 10-2 / 0.75 x 10-2
  使用氣鎮的水蒸氣耐受性	mbar	40
  環境溫度范圍（操作）	°C	12 - 40
  環境溫度范圍（儲存）	°C	-10 - 60
  注油量（B型油） min./max.	l	0.1 / 0.28
  最大出氣口壓力（絕壓）	bar	1.1
  進氣口接口		NS 29/32 內磨口
  出氣口接口		軟管噴嘴接頭 DN 8-10 mm
  額定電機功率	kW	0.18
  50/60 Hz下的額定轉速	min-1	1500/1800
  防護等級		IP 40
  尺寸（長x寬x高）	mm	342 x 448 x 608
  重量	kg	19.4
  噪音水平在50赫茲，典型值	dBA	43
  貨品配置		真空系統包括注好油的旋片泵、油霧過濾器FO、冷阱、三通和VS 16隔離閥，安裝完畢，連接即可使用，附帶說明書
  可選附件		不銹鋼管 KF DN 16 (1000 mm: 673336) 不銹鋼管 KF DN 25 (1000 mm: 673337) KF DN 25連接NS 29/32 外磨口(662705) Paket Feinvakuumregelung KF DN 16 (683201) 真空橡膠管 DN 8 mm (686001)

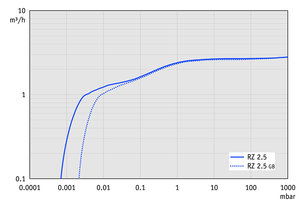

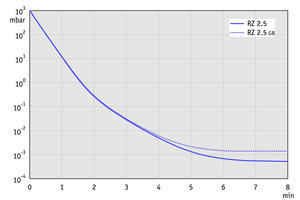

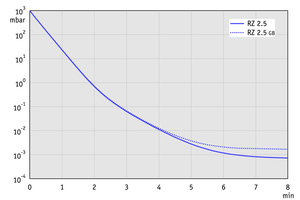

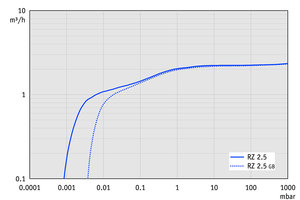

  PC 3 / RZ 2.5 - 50 Hz下的抽速曲線 PC 3 / RZ 2.5 - 50 Hz下的抽氣曲線 （10升容積） PC 3 / RZ 2.5 - 60 Hz下的抽速曲線 PC 3 / RZ 2.5 - 60 Hz下的抽氣曲線 （10升容積）

  PC 3 / RZ 2.5 - 尺寸規格表

  技術參數如有變化，恕不另行通知-

  訂購信息

  產品名稱	工作電壓和頻率	插頭	* 老貨號	* 新貨號
  PC 3 / RZ 2.5	230 V~ 50-60 Hz	CEE	699890	20699890
